2018年4月26日，天津地鐵6號線一期南段工程（水上公園東路站—梅林路站）開通試運營，加上已于2016年1月開通運營的北段工程（大畢莊車輛段—水上公園東路站），實現了天津地鐵6號線一期工程全線貫通運營，標志著我院承擔的總體總包設計工作的圓滿完成。

本工程是我院作為地鐵工程總體總包主體設計單位完成的第一條地鐵線路，本工程設計工作自2009年3月至今，歷經了9年的時間，在整個設計過程中，我院的工作得到了建設單位天津軌道集團、天津地鐵集團各級領導和部門的大力支持和配合，得到了設計聯合體單位北京城建設計發展集團股份有限公司的全力配合，工程的順利完成也凝聚了總體總包組全體人員和參建各工點、系統設計人員的聰明才智、艱苦付出和心血！

天津地鐵6號線為中心城區西北半環的填充線，由北向南貫穿天津城區。北起東麗區大畢莊，南至雙港，途經津大路、金鐘公路、金鐘河大街、中山北路、北站、南口路、天泰路、北竹林、西站、西青道、紅旗路、紅旗南路、賓水西道、賓水道、樂園道、尖山路、五號堤路、珠江道、友誼南路、淥水道。途經東麗區、河北區、紅橋區、南開區、河西區、西青區、津南區七個行政區。

天津地鐵6號線線路南孫莊-梅林路正線全長42.5km，其中過渡段長0.205km，高架線1.395km，地下線40.86km。全線共設39座車站，其中地下站38座，高架站l座。設置尖-黑區間停車場和大畢莊車輛段各一座。

6號線經過科學規劃設計，采取了疊線同臺換乘、車站與土地綜合開發結合、與公共交通樞紐綜合體結合、設備系統智能化等創新設計理念，并對全線車站的管線綜合采用BIM輔助設計，在裝修設計中突出了天津文化主題特色。主要為以下幾個方面：

一、同臺換乘的人性化設計

6號線全線以人性化設計為原則，為縮短乘客換乘時間、提高便捷性，在腫瘤醫院站、天津賓館站創新性的采用了同臺換乘的形式，為本市首創。本院作為項目總體單位，充分利用5、6號線在賓水道沿線的線路走向特點，創新性地分別將線路左右線“上下重疊、平行敷設”，既使5、6號線在此處連接成“環”，共同組成本市軌道交通線網的“環線”，又分別在腫瘤醫院站、天津賓館站兩處換乘站實現5、6號線兩條線四個流向的“同臺換乘”。其中，6號線的2條隧道在腫瘤醫院站、天津賓館站地下二層、地下三層站臺上呈平行分布；5號線的2條隧道進入腫瘤醫院站后，先平行一段距離再交錯上下?lián)Q位后進入天津賓館站地下二、三層站臺，與6號線相對，呈平行分布。這樣，乘客無需經過樓梯及地下通道，在同一地鐵站臺上，乘客只需從一側走到對面就可換乘另一條線路。

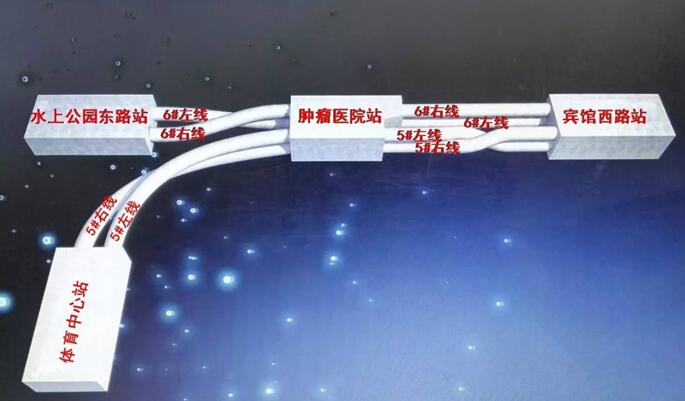

重疊隧道疊線區間與同臺換乘

二、車站與土地綜合開發結合

6號線在前期規劃階段即與規劃部門緊密結合，將線路走向、站位設計與規劃緊密結合，在天津地鐵設計中創新性的引入TOD規劃模式，充分發揮軌道交通建設項目對城市土地利用的優化整合作用，優化了交通與用地的關系，以車站為核心整合多種城市功能，促進以公交為主的城市交通系統的形成、提高城市效率、確保城市可持續發展。6號線設計利用了大畢莊車輛段的停車列檢庫等單體建筑及南孫莊站進行整合調整，并預留上部開發項目結構條件；民權門站、新開河站、外院附中站、天泰路站、北運河站、北竹林站均設在規劃地塊以內，以車站為中心規劃高開發強度的建設項目，由車站預留上蓋結建項目建設條件。此外，6號線在宜賓道站、一中心醫院站、腫瘤醫院站均預留了出入口等附屬建筑與開發建設結合的土建條件。

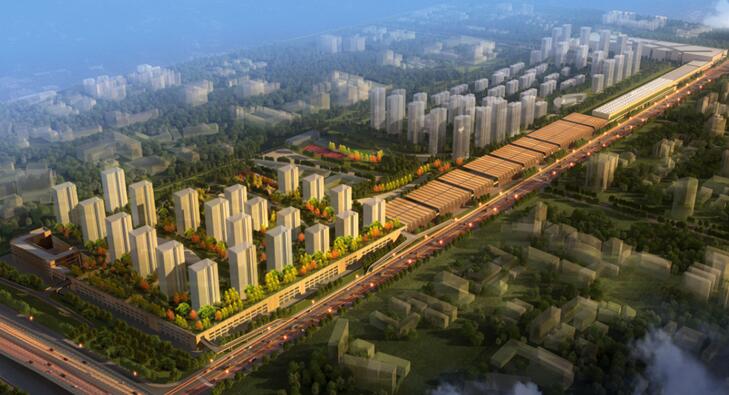

車輛段上蓋開發策劃

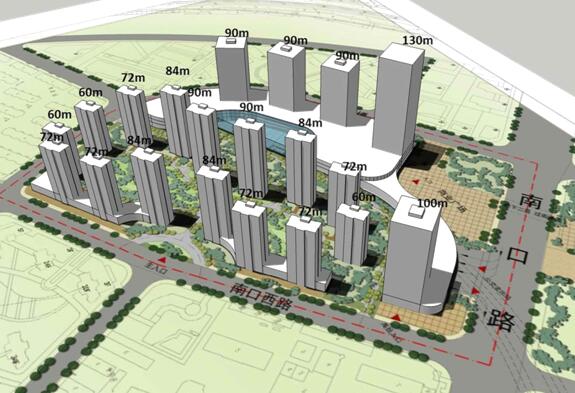

車站上蓋開發策劃

三、車站設計與城市交通體系接駁

6號線主要經過民權門居住區、北站、西站、長江道居住區、天拖居住區、王頂?shù)叹幼^(qū)、時代奧城、體育中心、體院北居住區、文化中心、尖山居住區、友誼南路商業和住宅區域、梅江居住區等大的客流集散點，其中在民權門、西站、文化中心形成綜合樞紐。6號線在進行軌道交通工程設計之前，從城市交通協調發展的角度出發，對車站進行交通規劃設計，進一步落實車站核心地區各類接駁換乘設施的布局和交通組織，優化車站出入口布局，完善車站周邊行人系統組織，保證軌道交通的順利建設以及建成后形成穩定客流、軌道高效運營、促進軌道交通可持續發展。為進一步協調軌道建設與城市交通的關系，加強地鐵6號線與沿線其他客運交通方式的緊密銜接，形成以地鐵為骨干的一體化的客運交通體系。

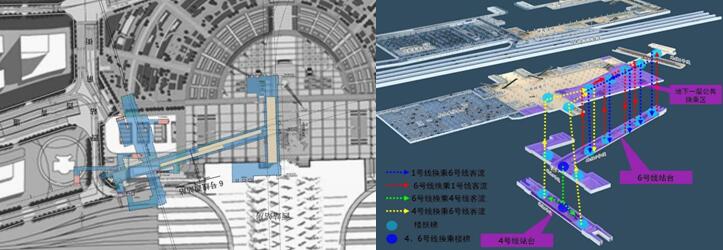

西站綜合交通樞紐

四、設備系統智能化設計

車站裝修在公共區采用LED燈采光，空調系統配備變頻器進行智能化調節，車站通風系統末端設備安裝消毒凈化裝置。沿線采用軌道減震器后件減震和鋼彈簧浮制板道床結構，降低震動，科學合理配置，有效節能減排。

五、BIM設計

天津地鐵6號線是天津地鐵中第一條以系統地組織BIM設計進行車站全部范圍管線綜合設計的線路。全線各站管線綜合設計均通過BIM進行輔助設計。進行設計的區域包括了車站主體內的站廳、站臺公共區及設備、管理用房區、專用設備層、站臺層軌行區范圍、站臺板下層以及附屬工程的外掛集散廳、外掛設備及管理用房、設備管理用房區走廊、附屬風道、出入口通道。通過BIM設計，實現了精確設計, 合理控制車站裝修的凈高、凈空，改善了地下車站內部空間；避免車站內部管線敷設差、碰，保證了安裝與檢修空間；實現可視化展示、對復雜區域的直觀顯示，便于各方交流，進行優化。

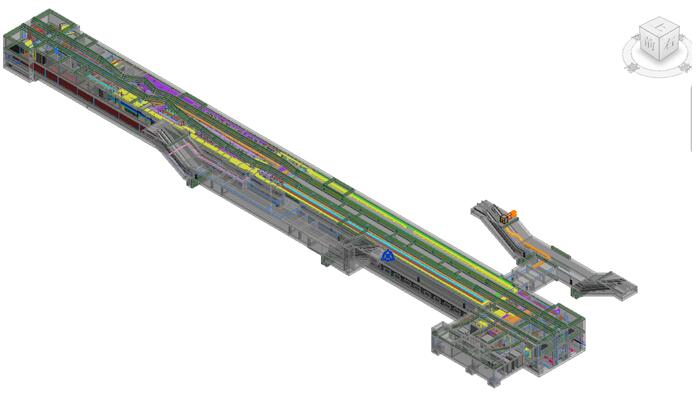

整體概況

復雜節點展示

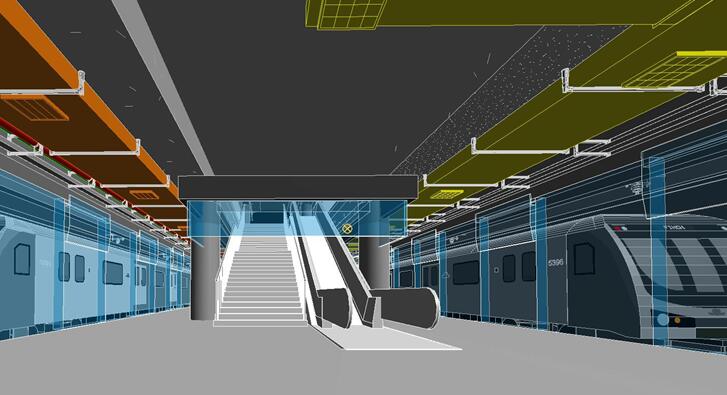

車站場景漫游

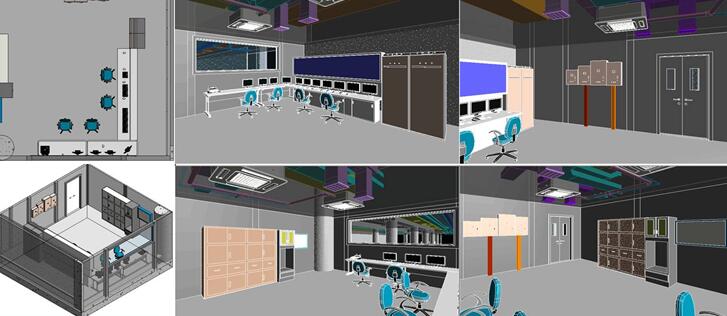

設備機房深化配合

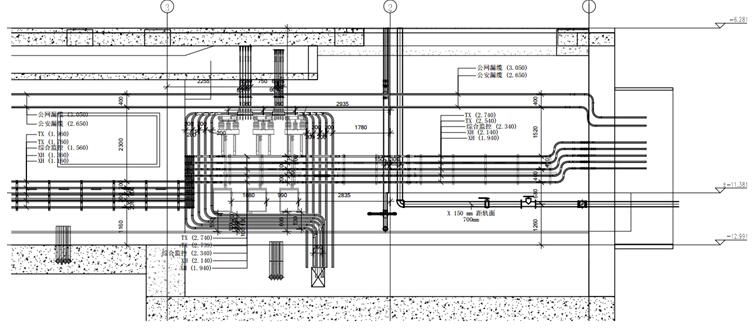

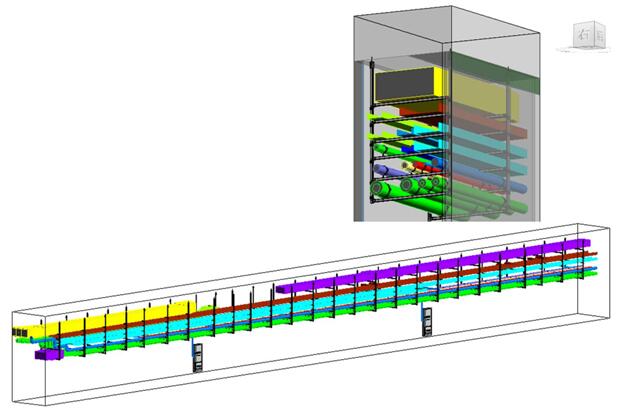

軌行區管線綜合

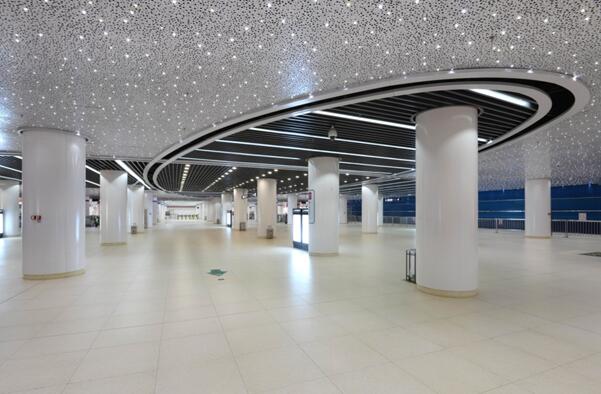

六、特色裝修設計

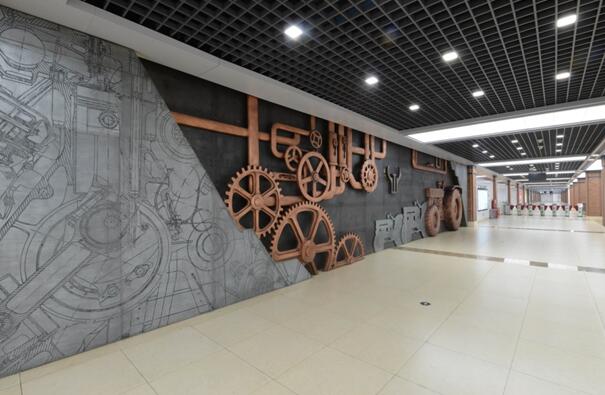

6號線車站整體建筑風格以天津工業文化為主題，以天津百年工業為背景，利用壁畫、老照片、舊機器模型等形式，凸顯天津工業文化特色。北寧公園站、復興路站、紅旗南路站、會展中心站等重點車站設計主題墻，體現天津是我國現代工業的搖籃，以引領經工業時代發展的若干個代表性產品作為車站的裝飾主題。裝修設計和諧、輕松、時尚，通過不同造型的合理運用突出都市的生活氛圍；注重緩解改善地下空間的沉悶感與壓抑感，并突出大氣包容的特點；體現了和諧、時尚的空間氛圍。

歲月不居，天道酬勤。經過天津市政院廣大員工的不懈努力，天津地鐵6號線一期總體總包設計任務終于完美收官。它的開通運營為天津市政院在天津乃至全國城市軌道交通的市場地位奠定了發展的基石。

接下來，在天津地鐵8號線一期工程的設計總承包工作中，天津市政院將繼續秉持“創造精品 服務社會”的企業使命，以高度的使命感、責任感打造精品工程，為天津城市軌道交通建設事業做出貢獻。
